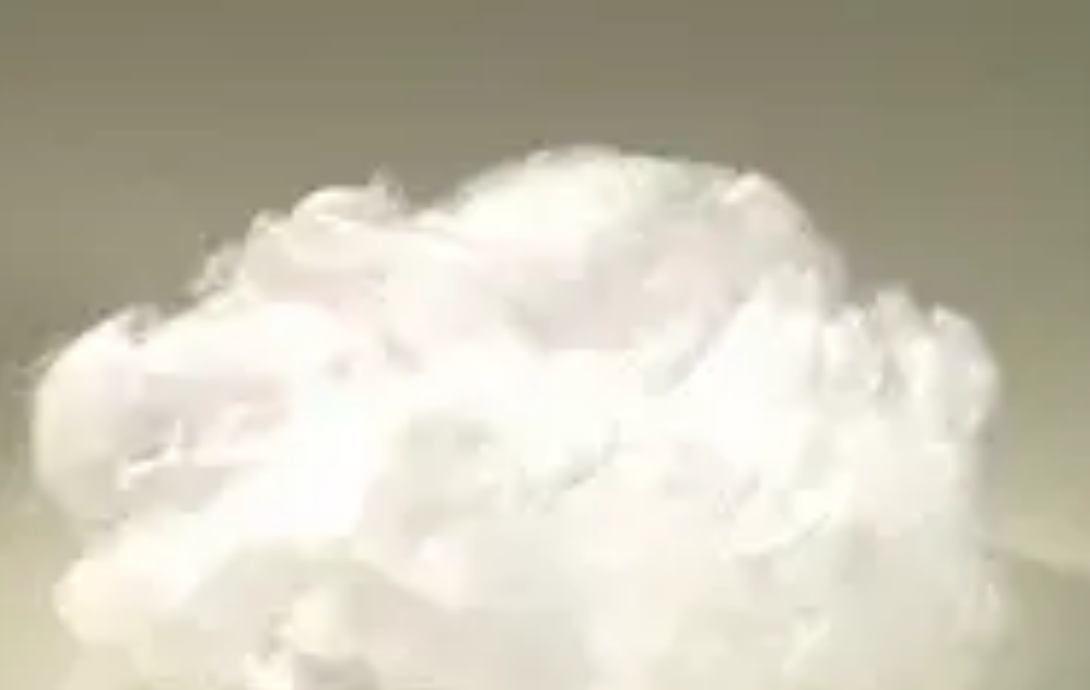

石英玻璃纖維棉的性能差異源于工藝細(xì)節(jié)的打磨，南京科沃通過(guò)多道核心工藝創(chuàng)新，實(shí)現(xiàn)產(chǎn)品在隔熱、耐腐、穩(wěn)定性等方面的突破。在熔融工藝上，采用連續(xù)式高溫電弧爐，配備 PLC 智能溫控系統(tǒng)，溫度波動(dòng)控制在 ±5℃以?xún)?nèi)，同時(shí)通過(guò)惰性氣體（氮?dú)猓┍Ｗo(hù)，避免熔融過(guò)程中石英與氧氣發(fā)生副反應(yīng)，確保玻璃液純度。
拉絲與成型工藝是性能優(yōu)化的關(guān)鍵：氣流紡絲時(shí)，通過(guò)特殊設(shè)計(jì)的紡絲噴頭，使纖維形成三維交織結(jié)構(gòu)，孔隙率高達(dá) 90% 以上，大幅提升隔熱性能 —— 導(dǎo)熱系數(shù)≤0.03W/(m?K)，比普通玻璃棉低 30%；同時(shí)對(duì)纖維表面進(jìn)行等離子體改性處理，引入親水基團(tuán)，使水接觸角從 120° 降至 60° 以下，在水溶液過(guò)濾或潮濕環(huán)境中不易漂浮，且耐酸堿性顯著提升，可耐受濃度≤30% 的鹽酸、硫酸浸泡 24 小時(shí)，纖維強(qiáng)度保持率≥90%。
成型環(huán)節(jié)采用無(wú)粘結(jié)劑工藝，完全依靠纖維自身交織力固定形狀，避免傳統(tǒng)樹(shù)脂粘結(jié)劑在高溫下釋放揮發(fā)性有機(jī)物的問(wèn)題 —— 灼燒后灰分≤0.01%，在 800℃以上高溫場(chǎng)景中仍能保持結(jié)構(gòu)穩(wěn)定。此外，廠家通過(guò)精細(xì)化裁切工藝，將石英玻璃纖維棉制成卷材（寬度 1-2m，長(zhǎng)度可定制）、片材（厚度 0.5-50mm）或異形件（如圓柱狀、弧形），尺寸誤差≤±0.5mm，邊緣整齊無(wú)飛絮，滿(mǎn)足不同場(chǎng)景的安裝使用需求。每批次產(chǎn)品均需經(jīng)過(guò)導(dǎo)熱系數(shù)測(cè)試、耐溫循環(huán)測(cè)試（-200℃至 1000℃反復(fù)循環(huán) 50 次），確保性能穩(wěn)定可靠。
客服
